とうとうシャシー側最後の組立に入ります。

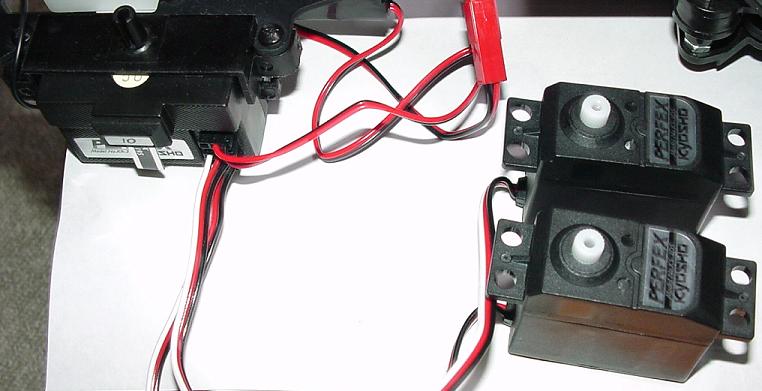

最初に74号で届いたサーボ２個を受信機に取り付けます。
最初に74号で届いたサーボ２個を受信機に取り付けます。

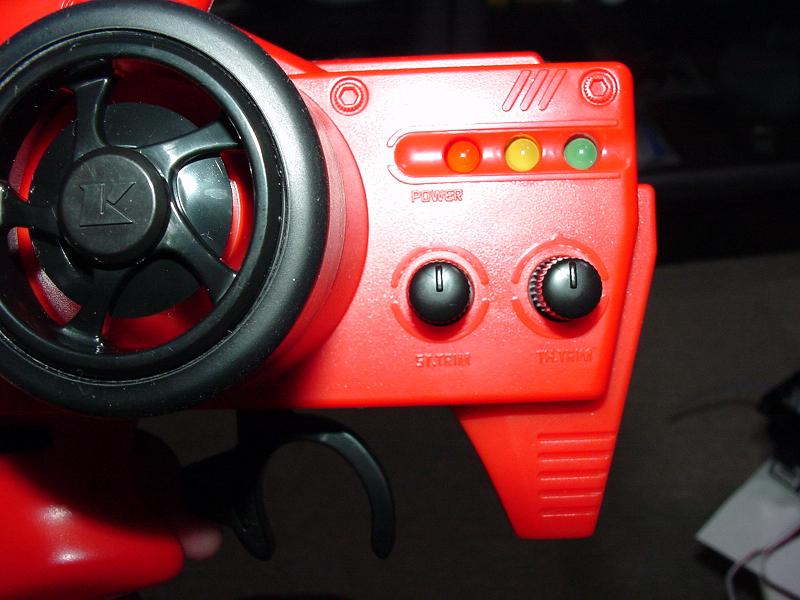

とうとう、プロポ(送信機)の初電源投入です。画面中央部分のつまみを真ん中に持ってきます。
これでサーボのリセット作業及び、動作検証を行いました。正常動作してくれて良かった。
次にサーボホーンの不要なアームの切り取り作業を行う。

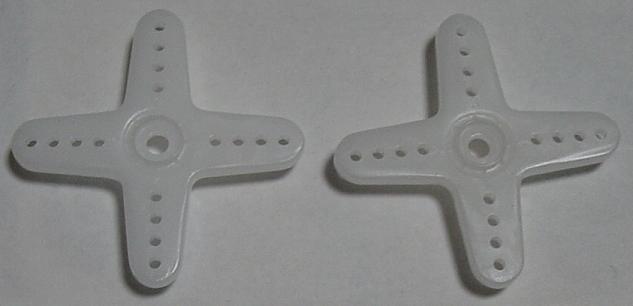

元はこんな感じで・・・
元はこんな感じで・・・
切り取り作業後はこんな感じになります。
とうとうサーボの取り付けを行います。

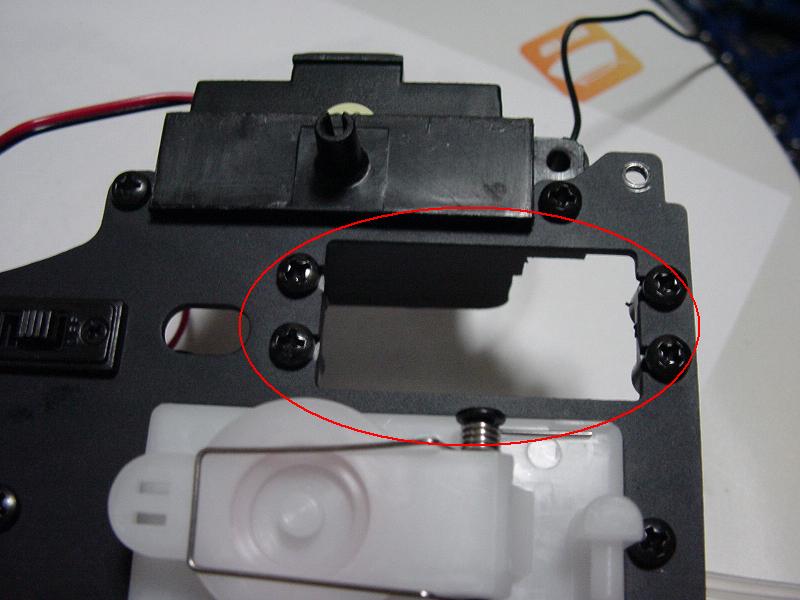

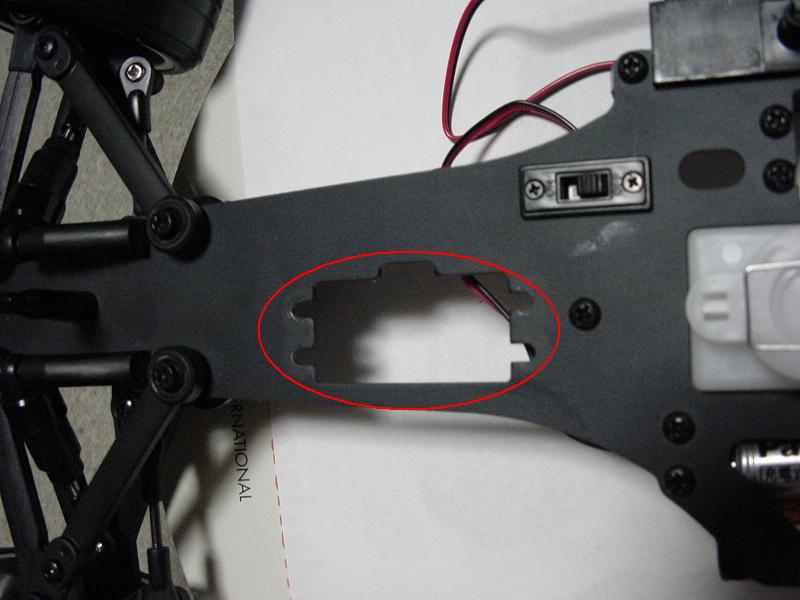

最初はステアリングサーボをシャシーアッパープレートの丸囲み部分に組み込みます。
最初はステアリングサーボをシャシーアッパープレートの丸囲み部分に組み込みます。

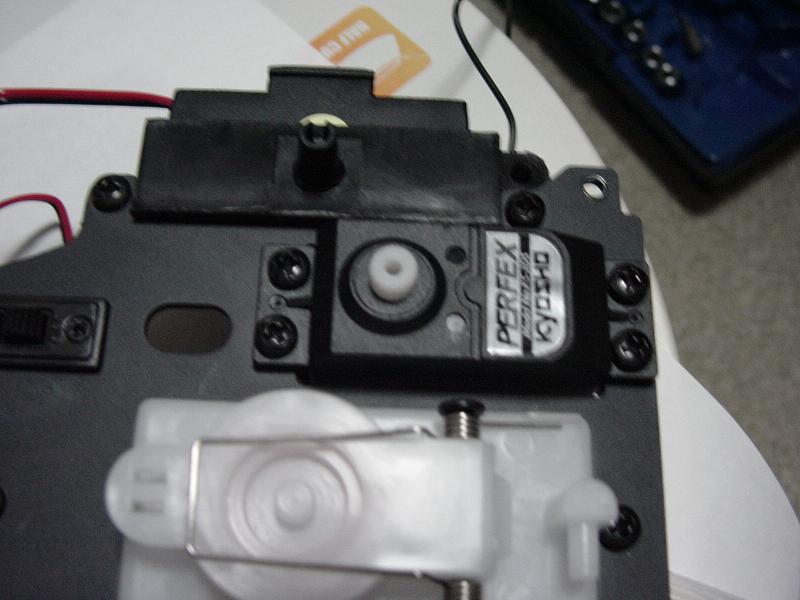

取り付け後はこんな風になります。アッパープレートを上から見るとサーボの回転部分が下に来る事になります。

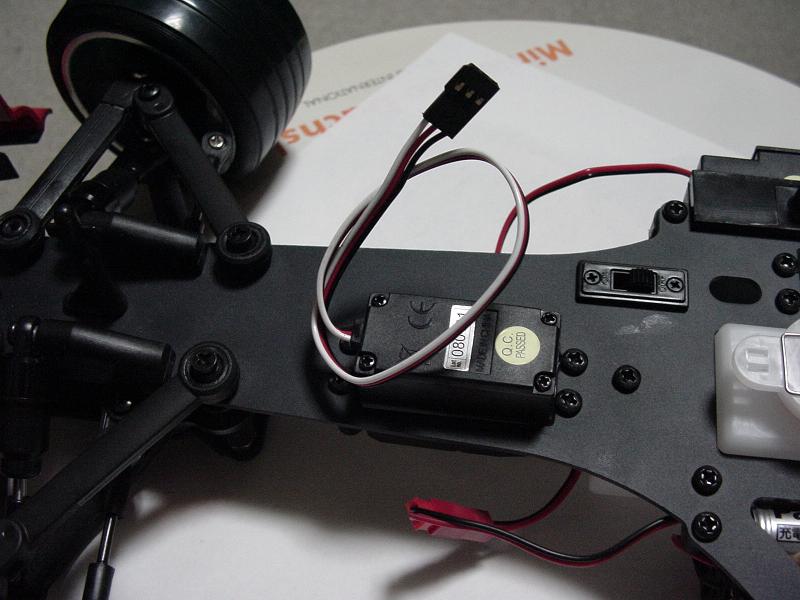

次にスロットルサーボを丸囲み部分に組み込みます。
ステアリングサーボとは反対向きに組み込みます。
スマソ!!ピンボケ(笑)
スマソ!!ピンボケ(笑)

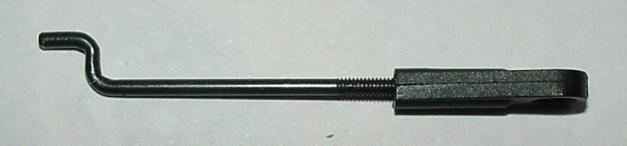

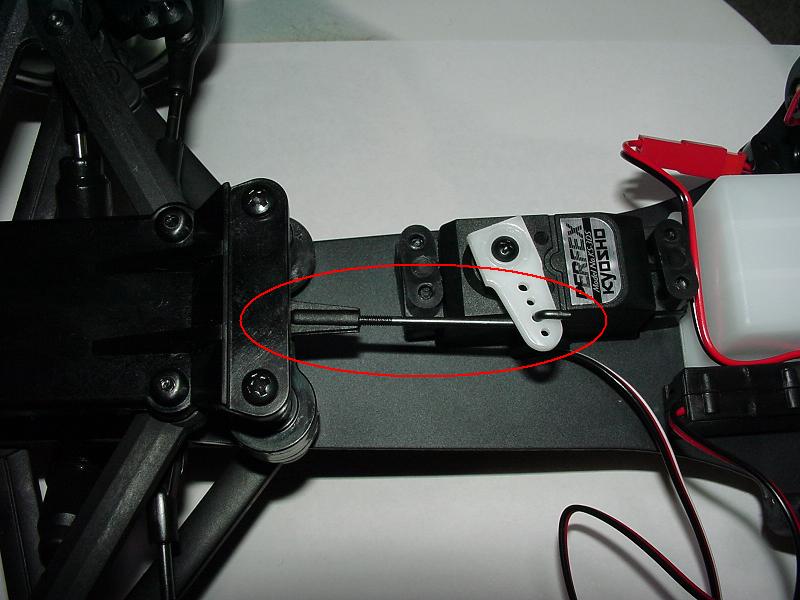

66号で届いていたステアリングロッド、ボールエンドを
ステアリングサーボ、前輪部のボールに取り付けます。
前回取り外したメインシャシーとアッパープレートを元通りに戻します。

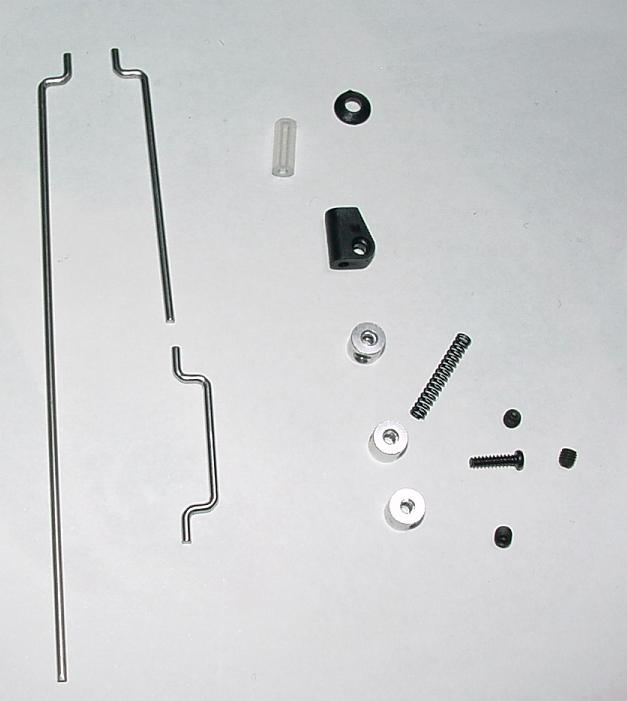

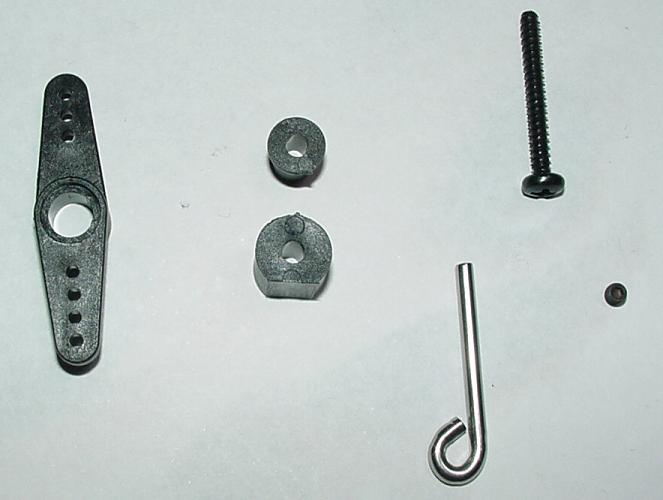

67号と・・・
68号で届いていた

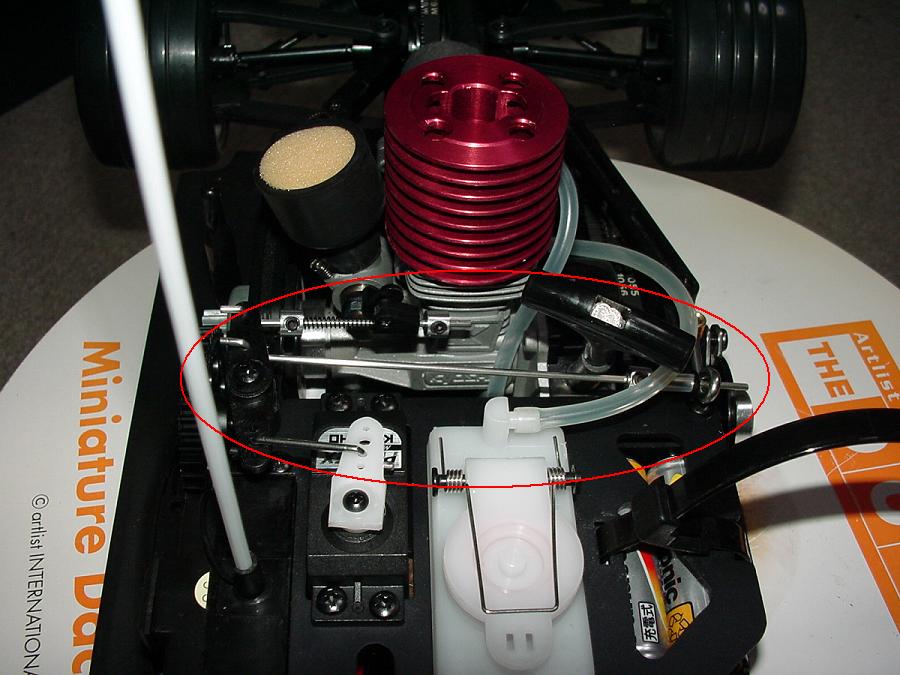

スロットル、ブレーキ関連の部品の取り付けを行い、
スロットル、ブレーキ関連の部品の取り付けを行い、
最後はこんな感じになります。これでスロットル、ブレーキが正常動作すればOKです。ってOKでした。
しかし、長かった・・・。ところでこれ、正常に動くのか？？？
